Юбковите неръждаеми фланци 150 lbs ANSI B 16.5 се присъединяват чрез заварка на яката на фланеца към тръбопровода. Тази яка прехвърля стреса от фланеца, към тръбата. Тя намалява стресовата концентрацията от основата на фланеца.
Юбковите неръждаеми фланци по 150 lbs ANSI B 16.5 са в размери от 1/2" до 24". Предлагаме най-големия асортимент от юбкови неръждаеми фланци във всички неръждаеми стомани, спецификации и размери.
(Можете да търсите в таблицата чрез полето Търсене във всички колони)

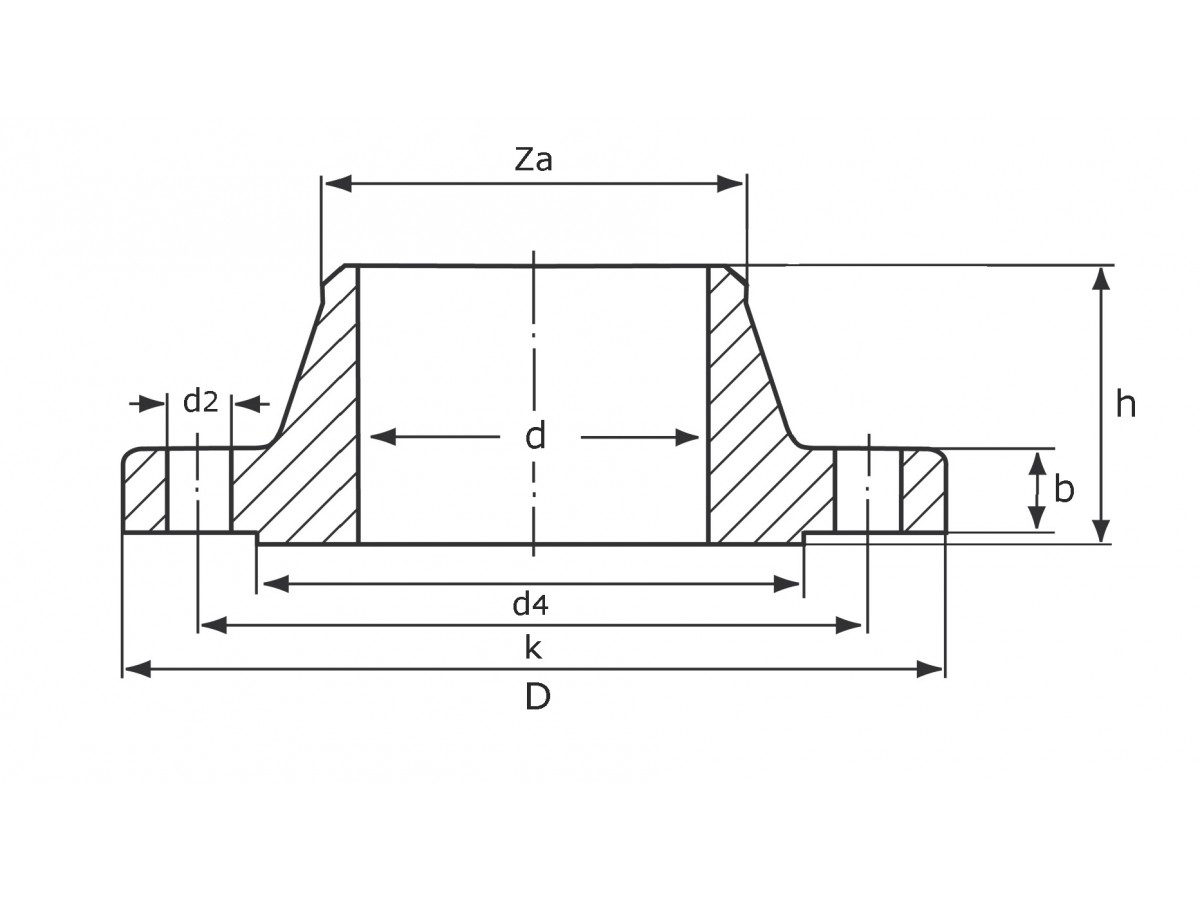

| Размер | Za | Sch | D | d | b | h | D4 | Брой | D2 | k | kg | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1/2" | 21.30 | 2.77 | (40S) | 88.9 | 15.7 | 11.2 | 47.8 | 35.1 | 4 | 15.7 | 60.5 | 0.75 |
| 3/4" | 26.70 | 2.87 | (40S) | 98.6 | 20.8 | 12.7 | 52.3 | 42.9 | 4 | 15.7 | 69.9 | 1.26 |
| 1" | 33.40 | 3.38 | (40S) | 108 | 26.7 | 14.2 | 55.6 | 50.8 | 4 | 15.7 | 79.2 | 1.729 |
| 1 1/4" | 42.16 | 3.56 | (40S) | 117.3 | 35.1 | 15.7 | 57.2 | 63.5 | 4 | 15.7 | 88.9 | 2.03 |
| 1 1/2" | 48.26 | 3.68 | (40S) | 127 | 40.9 | 17.5 | 62 | 73.2 | 4 | 15.7 | 98.6 | 2.89 |
| 2" | 60.32 | 3.91 | (40S) | 152.4 | 52.6 | 19.1 | 63.5 | 91.9 | 4 | 19.1 | 120.7 | 3.4 |
| 2 1/2" | 73.03 | 5.16 | (40S) | 177.8 | 62.7 | 22.4 | 69.9 | 104.6 | 4 | 19.1 | 139.7 | 5.17 |
| 3" | 88.90 | 5.49 | (40S) | 190.5 | 78 | 23.9 | 69.9 | 127 | 4 | 19.1 | 152.4 | 6.93 |
| 3 1/2" | 101.60 | 5.74 | (40S) | 215.9 | 90.2 | 23.9 | 71.4 | 139.7 | 8 | 19.1 | 177.8 | 8.67 |
| 4" | 114.30 | 6.02 | (40S) | 228.6 | 102.4 | 23.9 | 76.2 | 157.2 | 8 | 19.1 | 190.5 | 11.2 |
| 5" | 141.30 | 6.55 | (40S) | 254 | 128.3 | 23.9 | 88.9 | 185.7 | 8 | 22.4 | 215.9 | 16.04 |
| 6" | 168.28 | 7.11 | (40S) | 279.4 | 154.2 | 25.4 | 88.9 | 215.9 | 8 | 22.4 | 241.3 | 19.91 |
| 8" | 219.08 | 8.18 | (40S) | 342.9 | 202.7 | 28.4 | 101.6 | 269.7 | 8 | 22.4 | 298.5 | 29.9 |
| 10" | 273.05 | 9.27 | (40S) | 406.4 | 254.5 | 30.2 | 101.6 | 323.9 | 12 | 25.4 | 362 | 42.7 |
| 12" | 323.85 | 9.53 | (40S) | 482.6 | 304.8 | 31.8 | 114.3 | 381 | 12 | 25.4 | 431.8 | 61.8 |
| 14" | 355.60 | 9.53 | (40S) | 533.4 | 35.1 | 127 | 412.8 | 12 | 28.4 | 476.3 | 85.8 | |
| 16" | 406.40 | 9.53 | (40S) | 596.9 | 36.6 | 127 | 469.9 | 16 | 28.4 | 539.8 | 106 | |
| 18" | 457.20 | 9.53 | (40S) | 635 | 39.6 | 139.7 | 533.4 | 16 | 31.8 | 577.9 | 131 | |
| 20" | 508.00 | 9.53 | (40S) | 698.5 | 42.9 | 144.5 | 584.2 | 20 | 31.8 | 635 | 158 | |
| 24" | 609.60 | 9.53 | (40S) | 812.8 | 47.8 | 152.4 | 692.2 | 20 | 35.1 | 749.3 | 230 |
| Обща спецификация | |
| Материал: | Неръждаема стомана 1.4541, 1.4571 |
| Налягане [bar] | 150 lbs |
| Размер | 1/2" - 24" |
| Продуктов лист | |
Юбкови неръждаеми фланци - ANSI / 150lbs
- Производители Germany
- Наличност: В наличност
