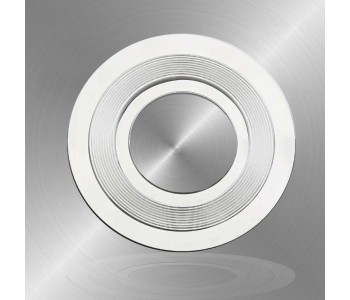

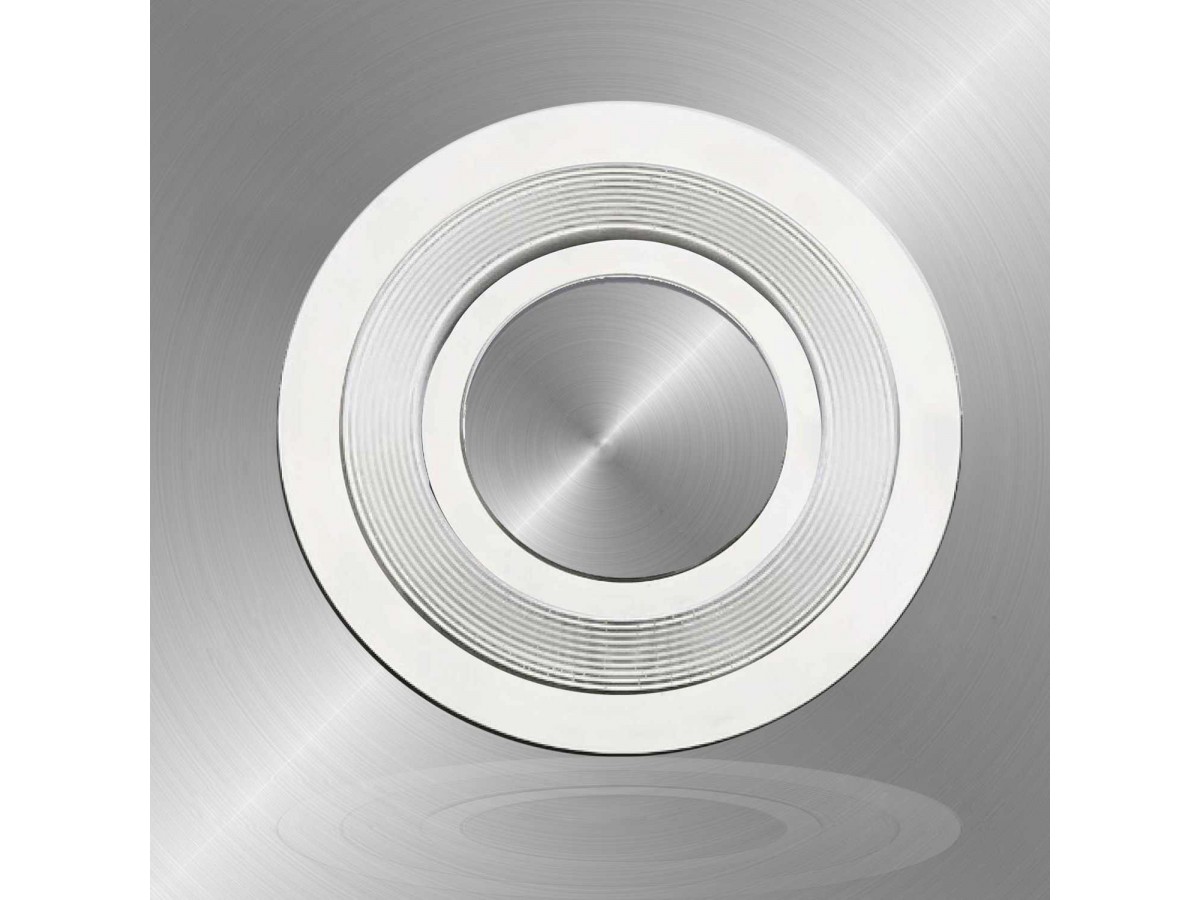

Спирално навити уплътнения (гарнитури) с външен и вътрешен пръстен

Спирално навитите уплътнения (гарнитури)  са се доказали като най-надежден уплътнителен елемент за монтаж при трудни, критични и тежки приложения. Спирално навитите гарнитури с външен пръстен се използват в рафинерии, нефтохимическата и химическа промишленост, парни линии и преработвателни отрасли, където те имат много предимства пред по-старите видове уплътнения.

Спирално навитите гарнитури с външен и вътрешен пръстен се произвеждат по международни стандарти, като BS, API, ASME, DIN, JIS. Освен стандартни, произвеждаме и спирално-навити гарнитури в размери, според изискванията на клиента.

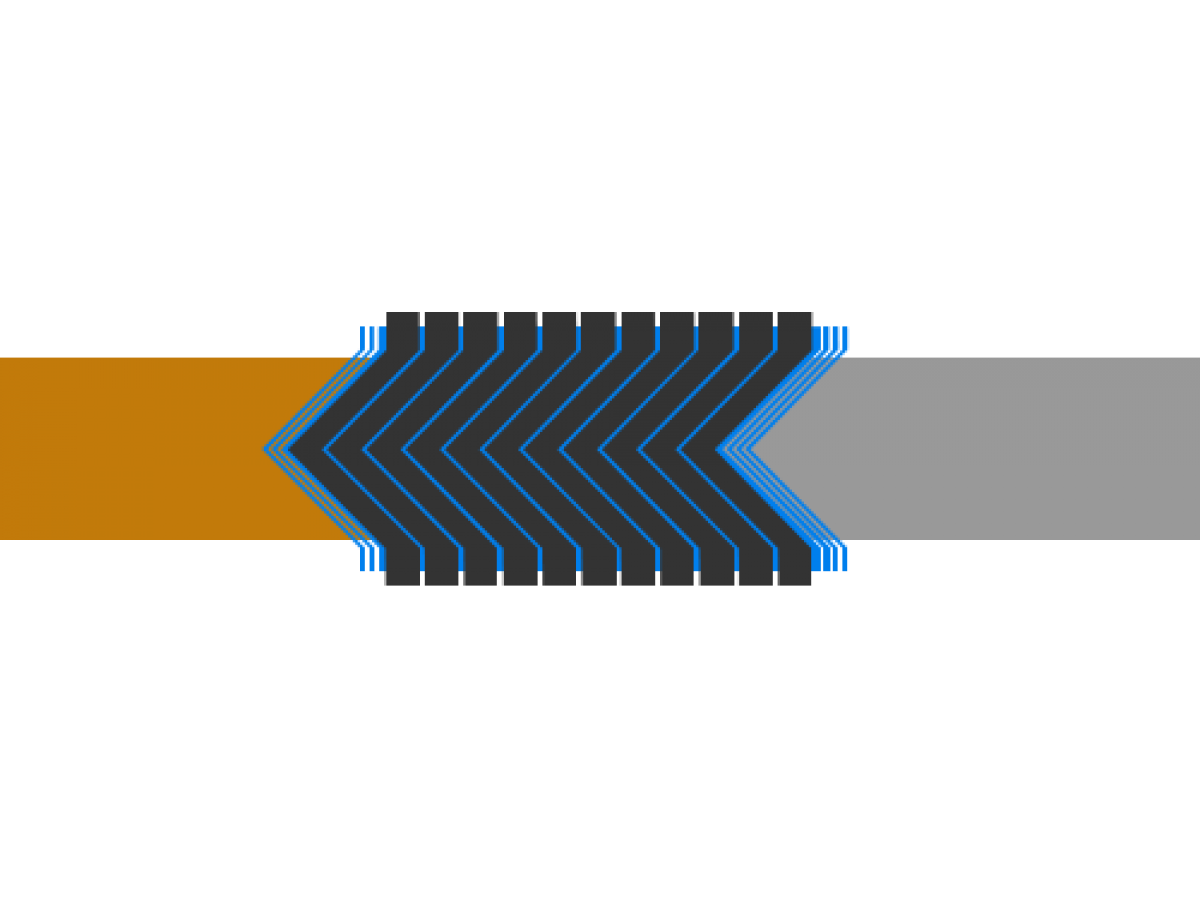

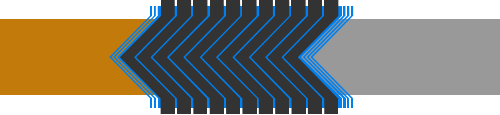

Спирално навитите уплътнения (гарнитури) с външен и вътрешен пръстен са произведени от спирално увита метална лента и неметален пълнеж.

• Металният външен пръстен центрира и контролира компресията, като държи уплътнението централно в рамките на болтовата окръжност.
• Вътрешният задържащ пръстен увеличава аксиално твърдостта и устойчивостта на уплътнението.


Спецификации:

• Материал - външен пръстен - въглеродна стомана - хромирана или поцинкована или висококачествена неръждаема стомана;

• Материал - вътрешен пръстен - стандартно, кореспондира с материала, използван за металната лента;
• Материали метална лента: Стомана - 1.4301 или 1.4401, 1.4541, 1.4571, монел (NiCu30Fe) - 2.4360;

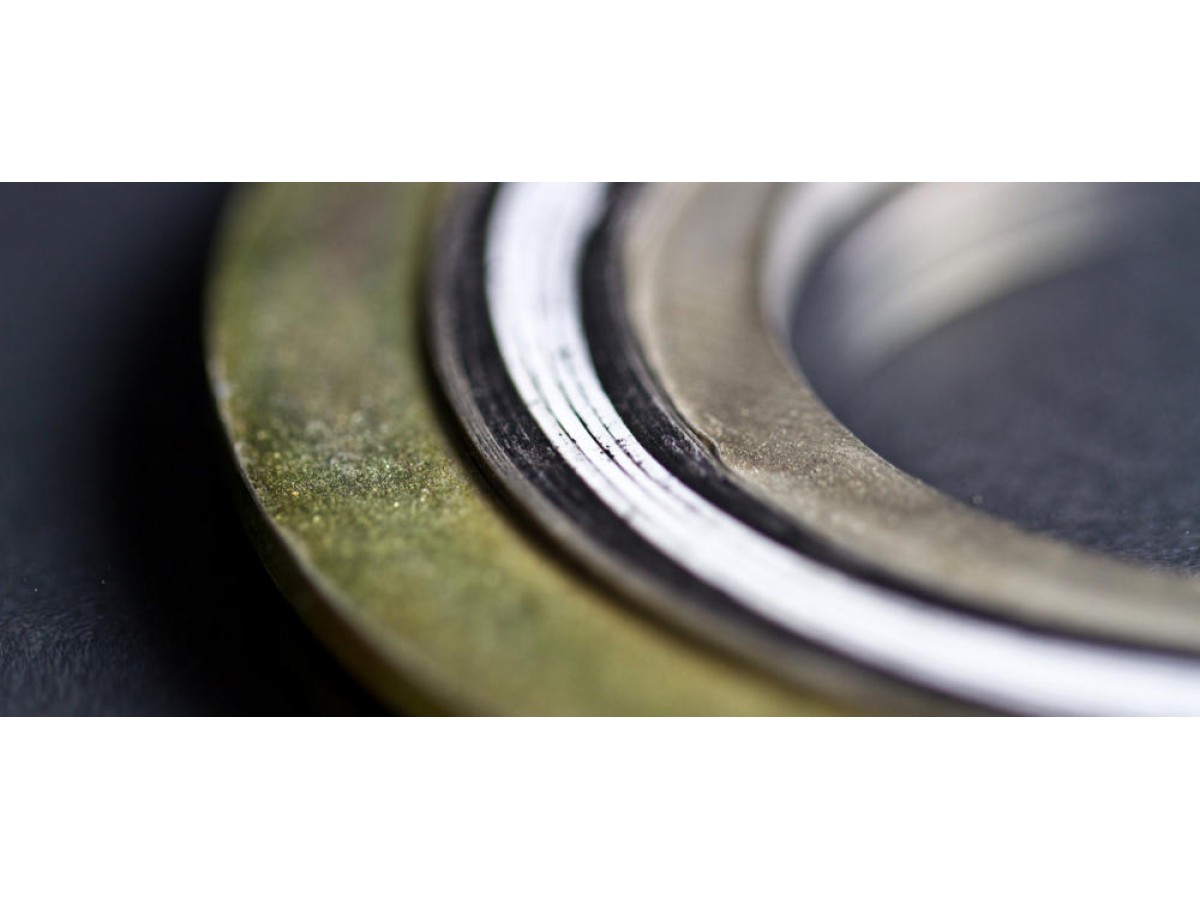

• Пълнеж: графит 99,85% - работна температура -200 ° C до + 550 ° C, Графит 98% - работна температура -200 ° С до + 400 ° С, PTFE - работна температура -200 ° С до + 250 ° С;
• Работни лимити: работно налягане макс. 320 бара;

• Дебелина гарнитура: 3,2mm - 4,5мм - 6,5mm - 7,2mm;

Тип на профила: MS 16;

Продуктов лист - Спирално навити гарнитури - DIN

Продуктов лист - Спирално Навити Гарнитури - ASME
