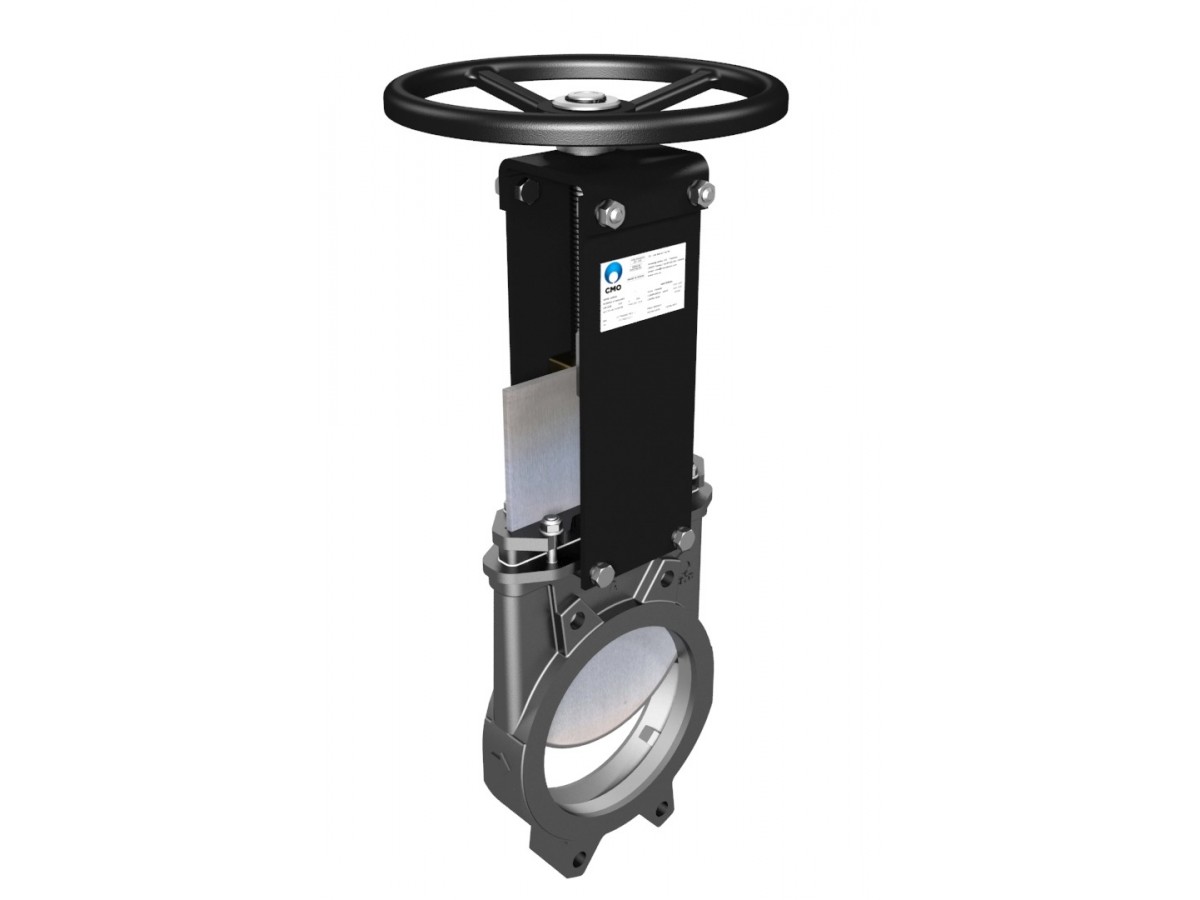

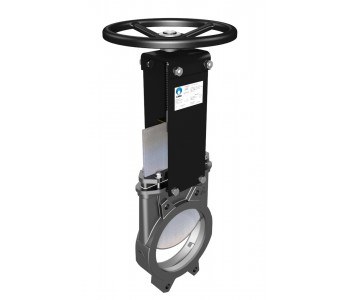

• Ножов шибър - еднопосочен - междуфланцеви тип - Series A

Ножов шибър – еднопосочен – междуфланцеви тип – A Series

Този ножов шибър е тип Wafer и е от еднопосочен вид. Монолитно отлятият му корпус е с водачи на ножа, които го стабилизират. Ножовите шибъри от този вид предоставят високи стойности на дебита с нисък пад на налягането. Предлагаме шибърите в комбинация от най-различни материали на уплътнението и набивките, според Вашите приложения.

Междуфланцевите дължини на този ножов шибър са в съответствие с DIN стандартите. Специално положената стрелка върху корпуса на ножовите шибъри указва посоката на монтаж според посоката на флуида. Междуфланцевият тип ножов шибър Series А може да пренася флуиди с максимум 5% твърди вещества. Ако се ползва за насипни вещества, трябва да се монтира с обратната посока на движение.

Когато обикновените междуфланцеви ножови шибъри останат отворени за дълги периоди от време и вътрешните стени на корпуса вече не са успоредни е необходимо много голямо усилие за да се затвори шибърния кран. За разлика от стандартните ножови шибъри, този тип е с конусовидна форма на, така че да намали това усилие.

Приложение

Ножовият еднопосочен шибър от междуфланцеви тип се ползва за приложения като: Хартиена индустрия, минно дело, изпразване на силози, химически заводи, хранителна промишленост, изация и др.

Размери на ножовия шибър:

Стандартните производствени размери на ножовия шибър варират между: DN50 и DN2000

Работни налягания:

  • за ножови шибъри от DN 50 до DN 150: 10 (kg/cm2)
  • за ножови шибъри от DN 200: 8 (kg/cm2)
  • за ножови шибъри от DN 250 до DN 300: 6 (kg/cm2)
  • за ножови шибъри от DN 350 до DN 400: 5 (kg/cm2)
  • за ножови шибъри от DN 450 до DN 600: 3 (kg/cm2)
  • за ножови шибъри от DN 700 до DN 1200: 2 (kg/cm2)

Одобрения:

  • DIR 2006/42/EC (MACHINERY)
  • Директива аз съдове под налягане: Pressure Equipment Directive: DIR 97/23/EC (PED) ART.3, P.3
  • Директива за потенциално експлозивни среди:  DIR 94/9/EC (ATEX) CAT.3 ZONE 2 and 22 GD

Стандартни фланци: DIN PN10 и ANSI B16.5 (class 150) и по заявка DIN PN 6, DIN PN 16, DIN PN25, BS "D" и "E" ANSI 150

Спецификация промишлена арматура
DN: 50, 65, 80, 100, 125, 150, 200, 250, 300, 350, 400, 450, 500, 600, 700, 800, 900 - 2000
PN: PN 10
Tmax 90 °C с уплътнение от EPDM и с други уплътнителни материали до (200 °C)
Връзка Wafer тип
Задвижване Електрическа задвижка, пневматична или хидравлична задвижка, редукторна кутия, ISO фланец, ръчка, колело
Уплътнение EPDM, FKM, NBR, CR
Обща спецификация
Приложение: Този еднопосочен ножов шибър е подходящ за флуиди съдържащи максимум 5% твърди вещества. Ако се ползва за насипни вещества, трябва да се монтира с обратната посока на движение.
Продуктов лист
